TE Lightning Panel

  • Setzen von verschiedenen Arten von Lichteffekten

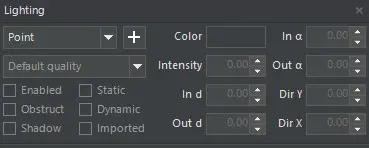

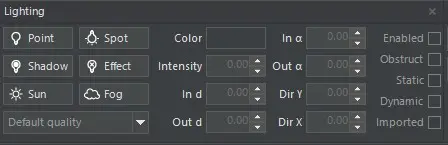

    Lightning Panel


    Hier können wir verschiedene Lichteffekte wie Point, Spot, Shadow, Effect, Sun oder Fog auswählen.

    Je nach Art des LIchteffektes können wir weiter links verschiedene weitere Einstellungen vornehmen.



    Point (Light)


    Standard Lichteffekt mit äußerem und innerem Lichtkegel und Möglichkeit, die Intensität einzustellen.


    Shadow


    Schatteneffekt mit äußerem und innerem Lichtkegel und Möglichkeit, die Intensität einzustellen.


    Sun


    Sonnenstand mit der Möglichkeit, durch X- und Y-Koordinaten den Stand der Sonne darzustellen.

    Nur einmal pro Raum setzen. Sollte in jeden Raum gesetzt werden, damit Lara auch an Stellen plastisch aussieht, wo kein Lichteffekt Auswirkungen hat.

    Die Sun wird noch einmal in einem eigenen Tutorial erklärt.


    Spot


    Lichtpunkt mit äußerem und innerem Lichtkegel, die durch X- und Y-Koordinaten verändert werden können.


    Effect


    Effektlicht mit Einstellen der Intensität, um ein Square bzw. die umliegenden Squares auszuleuchten.


    Fog


    Nebeleffekt, der wie eine Glühbirne gesetzt wird.

    Ein Tutorial darüber findet ihr hier: Fog Bulb

    Nicht zu verwechseln mit Distance Fog, der im Script gesetzt wird.


    Color


    Hier kann man die Farbe von folgenden Lichteffekten setzen:


    Point

    Spot

    Effect

    Sun


    Anmerkung:


    Bei Shadow erscheint im Raum, immer die Komplementärfarbe. Bei Rot erhalten wir z.b. einen Grünton usw. Bei Weiß erhalten wir Schwarz und umgekehrt bei Schwarz erhalten wir Weiß im Raum.

    Bei Fog wird die Farbe durch vorgefertige Farben bei einem Flipeffekt bestimmt. (Vordefinierte Faben können durch FLEP geändert werden).


    Intensity


    Hier stellen wir die Itensität bei den Lichteffekten ein.


    Anmerkung:


    Bei Shadow erhalten wir im Minusbereich dunkleren Schatten, der immer heller wird je mehr wir uns dem Plusbereich nähern.

    0 bedeutet gar kein Schatten, alles über 0 wird "heller Schatten".

    Die Intensität der Fogbulb sehen wir erst im Spiel durch Aktivieren von "Volumetric FX" im Setup der tomb4.exe.


    Setzen wir ab der Version 3.x Farben aus der Palette bleibt diese Farbeinstellung beim Setzen des nächstens Lichteffektes bestehen.

    Bei Rot z.b. erhält auch der nächste Lichteffekt Rot, bei Shadow wird die Komplementärfarbe gesetzt und bei Fog Bulb passiert nichts.

    Möchten wir wieder einen Grauton haben, klicken wir in der Palette auf ein graues leeres Feld, indem noch keine Farbe gesetzt wurde.



    In d und Out d


    Innerer bzw. äußerer Radius oder Distanz

    Kann bei folgenden Lichteffekten verwendet werden:


    Point

    Spot

    Shadow


    In a und Out a


    Innerer bzw. äußerer Kegelwinkel

    Kann nur bei Spot verwendet werden.


    Dir Y


    Rotation an der Y-Achse bzw. horizontale Rotation.

    Kann nur bei Sun und Spot verwendet werden.


    Dir X


    Rotation an der x-Achse bzw. vertikale Rotation.

    Kann nur bei Sun und Spot verwendet werden.


    Einstellungen für Lichteffekte und Auswirkungen auf verschiedene Arten von Objekten



    Enabled


    Hier können wir den Lichteffekt ein- bzw. ausschalten, um z.B. zu sehen wie ein Gebiet mit und ohne Lichteffekt aussieht.

    Funktioniert bei allen Lichteffekten außer der Fog Bulb.


    Obstruct


    Hier können wir die Auswirkung von Lichteffekten auf Raumgeometrie wie Wände, Säulen usw, die sich im Radius des LIchteffektes befinden, ein- bzw. ausschalten.


    Static


    Ein- und Ausschalten von Lichteffekten im Raum. Ähnlich wie "Enabled."

    Setzen wir hier aber kein Häkchen hat das Licht trotzdem weiterhin Aufwirkung auf Lara und anderen Moveables wie Gegnern, Animatings usw.


    Dynamic


    Setzen wir hier kein Häkchen hat das Licht keine Auswirkung auf Lara und anderen Moveables wie Gegnern, Animatings usw.


    Imported


    Ein- und Ausschalten von Lichteffekten auf importierte Raumgeometrie.


    Neu seit Version 3.x

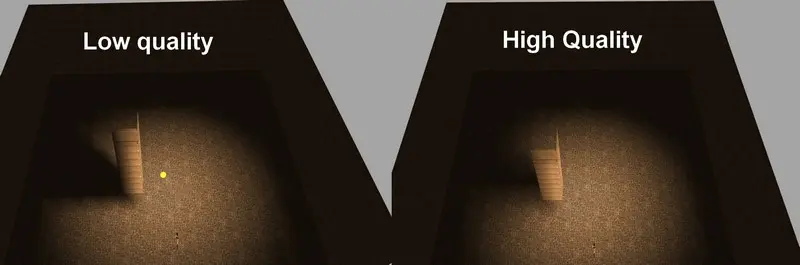

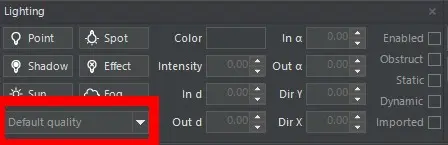

    Setzen von Low, Default, Medium und High Quality bei Lichteffekten


    Hier können wir einstellen, wie sanft der Übergang des Schattens bei Lichteffekten sein soll.

    Möchten wir schon im Editor selber eine Vorschau sehen, müssen wir unter Options > 3D Rendering >Use real Light Quality for preview" anklicken.
